방음 공사에서 가장 흔한 실패 패턴이 있다. 평당 수백만 원을 들여 두꺼운 차음재로 벽을 감싸고, 고가의 방음문을 달았는데, 정작 옆방 대화가 선명하게 들린다. 왜 이런 일이 벌어지는 걸까.
답은 의외로 단순하다. 방음 성능은 전체 구조물 중 가장 약한 지점이 결정한다. 아무리 비싼 자재를 써도 단 1%의 틈새가 있으면 전체 성능은 급격히 떨어진다.
왜 비싼 공사가 실패하는가
STC 63 등급 벽 9㎡를 시공하고 STC 57 문 1㎡를 달면 전체 방음 성능은 대략 STC 60 정도가 된다. 문의 비율이 작아도 전체 성능을 끌어내린다. 평당 300만 원짜리 공사를 해도 콘센트 실링을 빠뜨리면 그 구멍으로 소리가 고스란히 전달된다. 두꺼운 차음재로 벽을 덮어도 문틈이 1mm 떠 있으면 소리는 그 틈을 돌아 퍼진다.
이 현상을 이해하려면 소리가 에너지라는 점을 먼저 받아들여야 한다. 소리는 공기의 진동이고, 진동은 에너지다. 에너지는 갈 수 있는 모든 경로로 흘러간다. 물이 댐의 작은 균열로도 빠져나가듯, 소리 에너지도 아무리 작은 틈새로든 빠져나간다.
틈새는 왜 치명적인가
투과손실의 개념
벽이나 문 같은 구조물이 소리를 얼마나 막아주는지를 나타내는 값이 투과손실(Transmission Loss, TL)이다. 단위는 데시벨(dB)이다.
투과손실을 이해하려면 먼저 투과 계수를 알아야 한다. 투과 계수 τ는 입사한 소리 에너지 중 얼마나 많은 비율이 반대편으로 통과하는지를 나타낸다. τ가 1이면 에너지가 100% 통과한다는 뜻이고, 이는 사실상 열린 구멍과 같다. τ가 0.01이면 1%만 통과하고 99%는 차단된다는 의미다.
투과손실은 이 투과 계수를 데시벨 단위로 변환한 것이다.
τ가 0.01이면 TL은 20dB가 된다. τ가 0.0001이면 TL은 40dB다. 투과 계수가 10분의 1로 줄어들 때마다 투과손실은 10dB씩 증가한다.
여기서 핵심적인 사실이 하나 있다. 열린 틈새의 투과 계수는 1이다. 즉 틈새의 TL은 0dB다. 아무것도 막지 못한다.
복합 구조물의 투과손실
현실의 벽은 단일 재료가 아니다. 벽체 본체, 문, 창문, 콘센트, 배관 관통부, 그리고 각종 틈새가 조합된 복합 구조다. 이 복합 구조의 전체 투과손실은 어떻게 결정될까.
에너지 보존 법칙에서 출발하면 답을 구할 수 있다.
벽이 여러 요소로 구성되어 있다고 하자. 요소 1은 면적 에 투과계수 을 갖고, 요소 2는 면적 에 투과계수 를 갖는다. 전체 면적은 다.
단위 면적당 입사하는 소리 에너지 강도를 라고 하면, 벽 전체에 입사하는 총 에너지는 이 된다.
각 요소를 통과하는 에너지는 독립적으로 계산되어 합산된다.
따라서 복합 구조 전체의 투과 계수는 다음과 같다.
이 공식이 의미하는 바는 명확하다. 전체 투과 계수는 각 요소의 투과 계수를 면적으로 가중 평균한 값이다. 그리고 τ가 큰 요소, 즉 소리를 잘 통과시키는 요소가 분자의 합을 지배한다.
1% 틈새의 파괴력
이 공식을 실제 숫자에 적용해보면 틈새의 영향이 얼마나 큰지 체감할 수 있다.
TL 40dB인 벽이 있다. 면적은 9.9㎡다. 이 벽에 0.1㎡ 크기의 틈새가 있다. 전체 면적은 10㎡이고, 틈새는 전체의 1%다.
먼저 각 요소의 투과 계수를 구한다. TL 40dB인 벽의 투과 계수는 이다. 틈새는 TL 0dB이므로 이다.
복합 투과 계수를 계산하면 다음과 같다.
이를 투과손실로 변환하면
TL 40dB짜리 벽이 1% 틈새 때문에 TL 20dB로 떨어졌다. 20dB 손실이다.
더 충격적인 것은 에너지 기여 비율이다. 벽을 통해 투과된 에너지는 다. 틈새를 통해 투과된 에너지는 이다. 면적은 1%에 불과한 틈새가 전체 에너지 투과의 99% 이상을 담당한다.
틈새 크기에 따른 복합 TL 변화를 정리하면, 10㎡ 벽에 0.01㎡(0.1%) 틈새가 있으면 TL은 30dB로 떨어지고, 0.05㎡(0.5%) 틈새가 있으면 23dB, 0.1㎡(1%) 틈새가 있으면 20dB, 0.5㎡(5%) 틈새가 있으면 13dB까지 떨어진다.
방음문의 사례도 마찬가지다. STC 52 등급 방음문도 4면에 1/8인치(약 3mm) 틈새가 있으면 실제 STC는 21까지 떨어진다. 31포인트 하락이다.
저주파는 더 잘 빠져나간다
소리가 틈새를 통과할 때 회절이라는 현상이 일어난다. 파동이 장애물 가장자리에서 휘어져 그림자 영역으로 퍼지는 현상이다. 담장 너머 사람은 안 보여도 목소리는 들리는 것이 회절 때문이다.
회절은 파장이 틈새 크기보다 클 때 강하게 일어난다. 공기 중 음속을 340m/s로 가정하면 파장은 다음과 같이 계산된다.
50Hz 저주파의 파장은 6.8m다. 100Hz는 3.4m, 500Hz는 68cm다. 반면 4,000Hz 고주파는 8.5cm, 10,000Hz는 3.4cm에 불과하다.
1cm 틈새가 있다고 하자. 파장이 수 미터에 달하는 저주파는 이 틈새를 마치 없는 것처럼 돌아서 퍼진다. 반면 파장이 몇 센티미터인 고주파는 직진성이 강해 틈새 뒤로 잘 돌아가지 않는다.
이것이 의미하는 바가 있다. 베이스 음이나 발소리 같은 저주파는 아무리 작은 틈새로도 회절하여 전달된다. 벽은 두꺼운데 쿵쿵 소리만 유독 잘 들린다면, 틈새를 통한 저주파 회절을 의심해볼 필요가 있다.
실제로 어떻게 해야 하는가
흔히 놓치는 약점들
방음 성능의 상한선을 결정하는 약점들은 대개 눈에 잘 띄지 않는 곳에 있다.
문틈이 가장 흔한 문제다. 일반 문은 4면 모두 공기가 통하는 구조다. 특히 문 하단 틈새가 치명적인데, 문틈 합계가 벽 면적의 0.5%만 되어도 전체 TL은 절반 이상 떨어진다. 도어 씰이나 도어 스윕을 설치하고 문틀 전체에 기밀 테이프를 붙이면 상당 부분 해결된다.
콘센트와 스위치도 간과하기 쉽다. 콘센트 박스는 벽을 관통한다. 양쪽 벽의 콘센트가 같은 위치에 있으면 직통 경로가 생긴다. 콘센트 하나로 10-20dB 누음이 발생할 수 있다는 연구 결과도 있다. 어쿠스틱 퍼티 패드로 박스를 밀봉하고, 커버 뒤에 가스켓을 설치하면 효과를 볼 수 있다. 애초에 양쪽 벽 콘센트 위치를 엇갈리게 배치하는 것도 방법이다.
에어컨 배관, 환기구, 수도관, 전선관 등 배관 관통부도 문제가 된다. 실링되지 않은 관통부는 사실상 열린 구멍이다. 관통부 주변을 우레탄 폼으로 충진하고 방화 실리콘으로 마감하면 된다. 가능하다면 방음이 중요한 벽에는 관통부를 최소화하는 것이 좋다.
칸막이벽이 천장까지 올라가지 않으면 천장 위 공간이 소리의 우회 경로가 된다. 벽 전체가 무력화될 수 있는 심각한 문제다. 벽을 슬라브까지 시공하거나, 불가능하다면 천장 위 공간에 별도 차음 처리를 해야 한다.

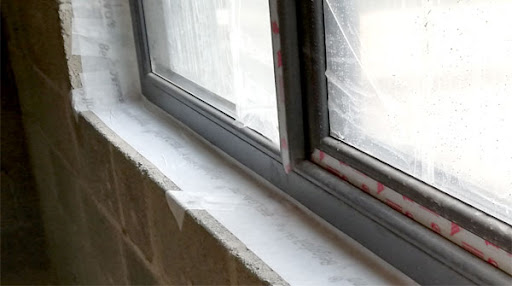

창문도 마찬가지다. 샷시가 노후화되거나 시공이 불량하면 기밀이 깨진다. 창문 자체의 STC가 아무리 높아도 틈새가 있으면 소용없다.
우선순위와 비용
흔히 하는 실수가 있다. 복도에서 소리가 들어온다고 문에 흡음재나 차음재를 덧대는 경우다. 문틈은 그대로 둔 채로. 앞서 계산했듯이 틈새가 열려 있으면 문 자체의 차음 성능을 아무리 높여도 소용없다.
올바른 순서는 틈새 제거가 먼저다. 그 다음 약한 고리를 보강하고, 필요하다면 마지막에 벽을 보강한다.
비용 대비 효과를 따져보면 이 순서가 왜 맞는지 분명해진다. 문틈 실링은 1-5만 원으로 5-15dB 개선이 가능하다. 도어 씰 키트는 3-10만 원으로 10-20dB 개선을 기대할 수 있다. 콘센트 퍼티 패드는 1-3만 원으로 5-10dB, 배관부 실링은 2-5만 원으로 5-15dB 개선이 가능하다. 반면 벽 두께를 두 배로 늘리면 수백만 원이 들지만 이론상 최대 6dB 개선에 그친다.
실링에 투자하는 것이 자재에 투자하는 것보다 훨씬 효율적이다.
시공 전 체크리스트
방음 공사를 계획하고 있다면, 자재를 고르기 전에 먼저 현장을 점검해볼 필요가 있다.
문을 닫았을 때 빛이 새어 들어오는가. 문 아래로 종이 한 장이 들어가는가. 콘센트 위치가 인접 공간과 같은 자리인가. 에어컨이나 환기 배관 관통부가 실링되어 있는가. 벽이 천장 슬라브까지 올라가 있는가. 창문 샷시에서 바람이 느껴지는가.
이 중 하나라도 해당된다면, 그 지점이 소리가 들어오는 주요 원인일 가능성이 높다.
결국 방음은 방수와 같다
방음의 원리는 방수와 닮았다. 아무리 좋은 방수재를 발라도 작은 균열 하나로 물이 스며든다. 방음도 마찬가지다. 아무리 좋은 차음재를 써도 작은 틈새 하나로 소리가 새어 나간다.
1% 틈새가 전체 에너지 투과의 99%를 담당한다는 계산 결과는 과장이 아니다. 물리 법칙이 그렇게 작동한다. 에너지는 갈 수 있는 모든 경로로 흘러가고, 저항이 가장 적은 경로로 가장 많이 흐른다.
비싼 자재보다 꼼꼼한 밀봉이 중요하다. 두꺼운 벽보다 틈새 없는 벽이 중요하다. 약한 지점을 먼저 해결하지 않으면 나머지에 돈을 쓸 이유가 없다.
