Green Glue 메커니즘 CLD 해석

클라이언트는 완벽한 저음 차단을 원하지만, 벽 두께는 방의 크기로 인해 한계가 존재한다. 질량 법칙의 한계는 건축물이 견딜 수 있는 최대 하중의 영향을 받는다. 심지어 질량을 두 배로 늘려도 겨우 6dB 향상된다. 이런 상황을 해결하기 위해 우리는 댐핑이라는 다른 접근을 시도한다.

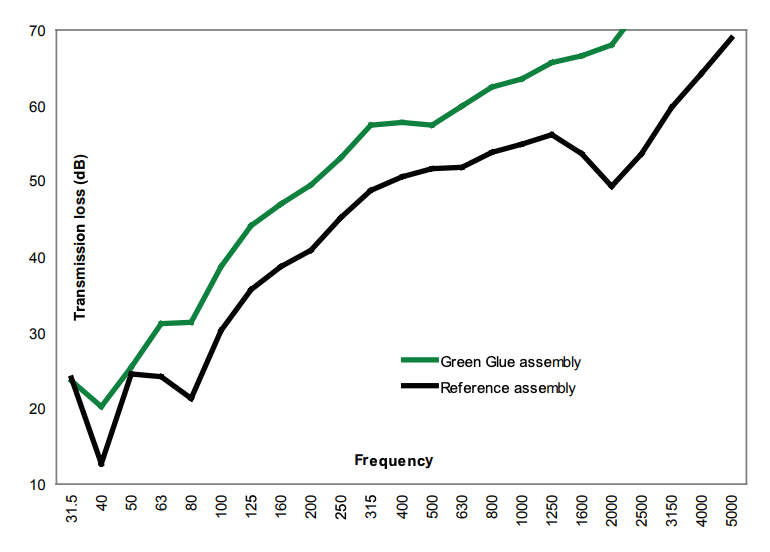

Green Glue는 바로 이 댐핑, 특히 Constrained Layer Damping(CLD) 원리를 활용한 제품이다. 흥미로운 점은 이론적 예측과 실제 성능의 차이다. 단순 계산으로는 3-4dB 향상이 예상되지만, 실제로는 9-12dB가 측정된다. 이와 같은 간극이 발생하는 원인을 설명하고자 한다.

CLD의 작동 원리

두 장의 석고보드 사이에 샌드위치처럼 들어간 Green Glue층이 하는 일은 단순하다. 음파로 인해 패널이 진동할 때, 두 석고보드는 서로 다른 위상으로 움직이는 모드를 포함한다. 이때 중간의 점탄성층이 전단 변형을 겪으며 기계적 에너지를 열로 변환한다.

핵심은 loss factor η다. 이 값은 한 진동 사이클 동안 소산되는 에너지와 저장된 에너지의 비율을 나타낸다. 일반 석고보드의 η는 0.01-0.02 수준이지만, Green Glue 적용 시 0.15-0.25로 증가한다. 10배 이상의 댐핑 성능 향상이다.

Ross-Kerwin-Ungar 모델은 composite loss factor를 다음과 같이 예측한다:

\eta_c = \frac{\eta_2 g X}{1 + g(2 + X) + g^2X}

여기서

g = \frac{G_2}{G_1} \cdot \frac{h_1}{h_2}

는 기하학적 매개변수,

X

는 전단 매개변수다. 복잡해 보이지만, 실무적 의미는 점탄성층의 두께와 전단 계수가 전체 시스템의 댐핑을 결정한다는 것이다.

주파수별 성능 특성

저주파 영역 (80-125Hz)

Green Glue의 가장 인상적인 성능은 바로 이 대역에서 나타난다. 일반적인 이중 석고보드 구조는 80-100Hz 근처에서 mass-spring-mass 공진을 일으킨다. 댐핑이 없다면 이 주파수에서 오히려 성능이 악화된다.

공진 주파수는 다음과 같이 계산된다:

f_0 = \frac{1}{2\pi}\sqrt{\frac{s'(\rho_1 + \rho_2)}{\rho_1 \rho_2 d}}

여기서

s'

는 cavity의 dynamic stiffness,

d

는 cavity 깊이다. 1.5cm 석고보드 두 장의 경우, 대략 80-100Hz에서 공진이 발생한다.

공진 시 transmission loss는 댐핑에 의해 크게 좌우된다:

\text{TL}_{\text{res}} = 20\log_{10}\left(\frac{2\rho_0 c_0}{\omega m_{\text{eff}}}\right) - 20\log_{10}(2\eta)

η가 0.01에서 0.2로 증가하면, 이론적으로 26dB의 개선이 가능하다. 실제 측정에서 15-20dB 향상이 관찰되는 것은 이 메커니즘 때문이다.

중주파 영역 (125-2000Hz)

중주파에서는 패널의 modal density가 증가하면서 통계적 접근이 유효해진다. 직사각형 패널의 modal density는:

n(f) = \frac{\sqrt{12}S}{2\pi c_B h}

여기서

c_B = \sqrt{\frac{E}{\rho(1-\nu^2)}}

는 bending wave speed다.

이 영역에서 Green Glue는 각 모드의 에너지를 감쇠시킨다. Statistical Energy Analysis(SEA) 관점에서 보면:

\omega\eta_i E_i + \sum_{j \neq i} \omega\eta_{ij}(E_i/n_i - E_j/n_j)n_i = P_{\text{in},i}

Green Glue는 내부 손실 계수

\eta_i

를 증가시켜 전체 진동 에너지

E_i

를 감소시킨다. 1000Hz에서 측정된 결과를 보면, η가 0.01에서 0.15로 증가하여 약 11.8dB의 TL 향상이 나타난다.

Coincidence 영역 (2000-3000Hz)

1.5cm 석고보드의 critical frequency는:

f_c = \frac{c^2}{2\pi} \sqrt{\frac{m}{D}}

여기서

c = 343

m/s (음속),

m \approx 10

kg/m²,

D \approx 2.5

Nm를 대입하면 약 2500Hz가 된다.

이 주파수에서 발생하는 coincidence dip은 댐핑으로 상당히 완화된다:

\text{TL}_{\text{coinc}} = 20\log_{10}(fm) + 10\log_{10}\left(\frac{2\eta}{\pi}\right) + 10\log_{10}\left(\frac{f_c}{f}\right)

η가 0.01에서 0.2로 증가하면, coincidence dip이 약 13dB 얕아진다. 이는 실무에서 매우 중요한 개선이다.

실측과 이론의 차이

RKU 모델이 예측한 값과 실제 측정값 사이에는 체계적인 차이가 존재한다. 100Hz에서 이론은 η=0.20을 예측하지만, 실측은 0.28을 보인다. 이는 공진 근처의 비선형성 때문이다. 반대로 2000Hz에서는 이론값 0.15에 비해 실측은 0.11로 낮다. Edge effect와 shear wave 속도 분산이 원인이다.

또한 Viscoelastic material의 숙명은 온도 의존성이다. Williams-Landel-Ferry(WLF) 방정식으로 정량화할 수 있으나, 대부분 실내에 쓰이므로 실무적으로 접근하는 입장이라면 크게 신경쓸 요소는 없지만, 여전히 성능 오차의 큰 지분을 차지한다는 사실은 변하지 않는다.

시공 과정

Green Glue의 경화는 화학 반응이 아닌 물리적 건조 과정이다. 초기 24시간 동안은 수분 함량이 45%에서 30%로 감소하며, 성능은 겨우 10% 수준이다. 이때 shear modulus

G'

는

10^4

Pa에서

10^5

Pa로 증가한다.

7일이 지나면 성능이 50%에 도달한다. 수분 함량이 15% 아래로 떨어지면서 percolation threshold를 넘어 polymer network가 형성되기 시작한다. 30일 후에야 수분 함량 5%,

G' \approx 10^6

Pa로 안정화되며 100% 성능에 도달한다.

이 과정을 이해하면 왜 시공 직후 성능 측정이 의미 없는지 알 수 있다. 최소 일주일, 가능하면 한 달 후 측정해야 진짜 성능을 알 수 있다.

한계와 대안

Green Glue는 분명 효과적이지만, 만능은 아니다. 극저주파(20-50Hz)에서는 파장이 패널 크기보다 커서 CLD 효과가 제한적이다. 이 영역에서는 piston-like motion이 지배적이며, 충분한 shear deformation이 발생하지 않는다.

또한 콘크리트나 벽돌 같은 강성 구조물에 직접 적용하면 효과가 미미하다. 이미 높은 내부 댐핑을 가진 재료이기 때문이다. 이런 경우에는 resilient channel이나 decoupling 방식이 더 효과적일 수 있다.

결론

Green Glue의 성능은 엄밀한 물리 법칙에 기반한다. Ross-Kerwin-Ungar 모델이 예측하고, 실험이 검증하며, 현장이 확인한다. Composite loss factor 0.15-0.25는 저주파 공진을 효과적으로 제어하며, 특히 80-125Hz 대역에서 15-20dB의 실질적 향상을 가져온다.

자재의 역할을 정확히 이해하고, 각 프로젝트의 요구사항에 맞게 적절히 적용하기 위해 최소한의 이론적 이해는 필요하다. 저주파가 중요하고 공간이 제한적이라면, Green Glue는 충분히 고려할 가치가 있다. 다만 극저주파 차단이나 콘크리트 구조물 적용을 기대한다면, 다른 솔루션을 찾아야 한다.
