방음 자재의 이해

방음 성능은 물리 법칙에 의해 결정된다. 소음의 전달 경로와 주파수 특성을 무시한 채 자재를 선택하면 설계 목표를 달성할 수 없다. 성공적인 방음을 위해 반드시 이해해야 할 세 가지 분류를 설명하고자 한다.

방음은 단일 자재의 성능이 아닌 차음, 흡음, 감쇠라는 세 가지 물리적 기전의 상호작용으로 완성된다. 각 자재는 소리 에너지의 처리 방식에 따라 다음과 같이 분류된다.

차음은 공기 중으로 전달되는 소음이 경계면을 투과하지 못하도록 차단한다. 높은 면밀도를 통해 음파의 운동 에너지를 반사시키는 것이 핵심이다.

흡음은 음파가 재질 내부의 기공을 통과할 때 발생하는 마찰을 이용해 소리 에너지를 열에너지로 변환/소산시킨다. 실내의 잔향을 조절하고 구조체 내부의 공진을 억제한다.

제진은 비교적 최근 연구되기 시작한 소재로, 고체 내부에서 전달되는 진동을 억제한다. 재료 내부의 내부 마찰이나 탄성을 이용하여 구조물의 떨림 현상을 막아낸다.

방음 설계 시 이 분류를 명확히 해야 하는 이유는 각 자재의 기능이 배타적이기 때문이다.

가령, 소리가 10cm의 흡음재를 통과하면 에너지의 90%를 흡수할 수 있다. 데시벨로 변환하면 10dB수준이다. 차음재는 1.25cm만으로 0.1%의 에너지만 투과되는 것에 비하면 미미한 수준이다.

차음재는 소리가 벽을 투과하지 못하게 막는 자재다. 핵심 원리는 질량이다. 무거운 재료일수록 소리에 의해 진동하기 어렵고, 진동하지 않으면 반대편으로 소리가 전달되지 않는다. 이를 질량 법칙이라 하는데, 질량이 2배가 되면 차음 성능은 약 6dB 향상된다.

차음재의 성능은 STC(Sound Transmission Class)로 측정한다. 숫자가 클수록 차음 성능이 좋다. 대략적인 체감은 이렇다. STC 25면 일반 대화가 선명하게 들리고, STC 35면 큰 소리로 말해도 내용 파악이 어렵다. STC 45가 되면 큰 소리도 거의 안 들리고, STC 60 이상이면 대부분의 소리가 차단된다.

한국 주택건설기준에서 세대간 경계벽은 Rw+C(ISO 기준) 45dB 이상을 요구한다. 미국 기준은 STC 50 이상이다. 스튜디오라면 STC 60 이상을 목표로 해야 한다.

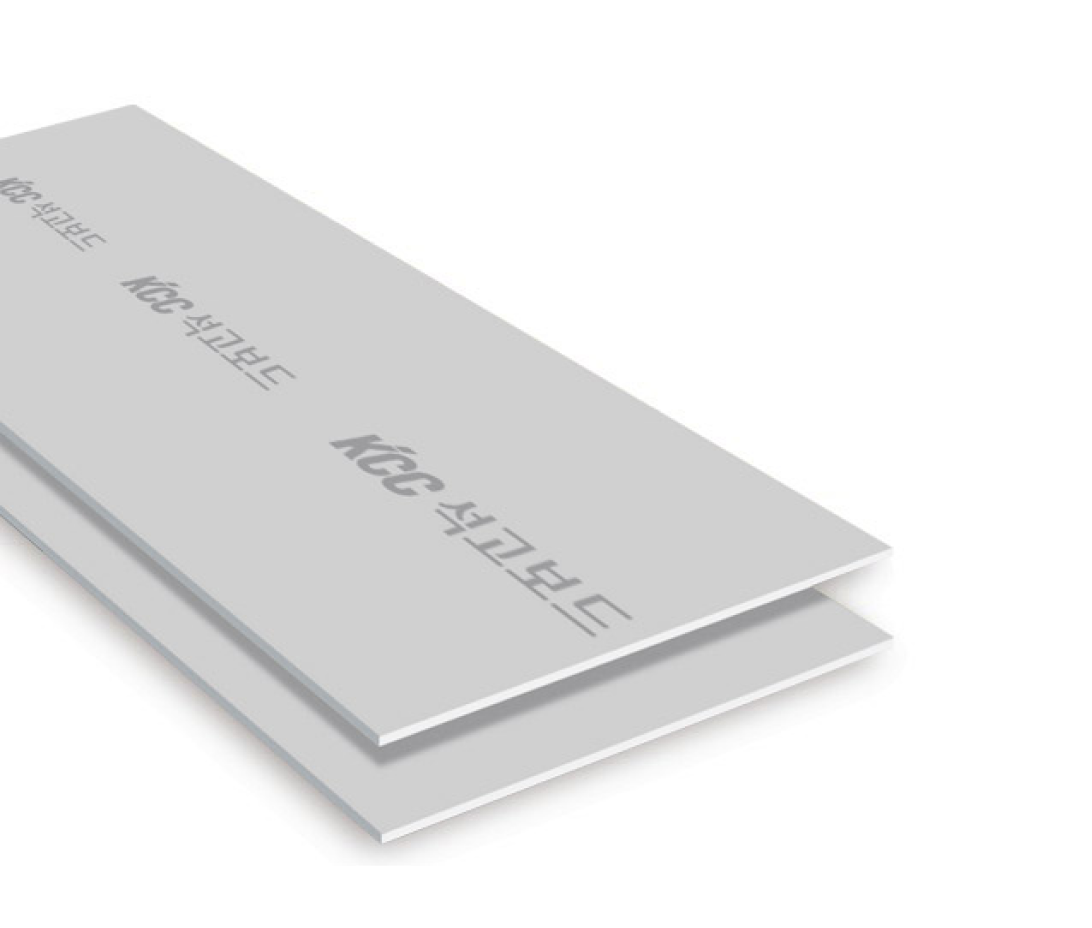

가장 기본적인 벽체 마감재다. 단독으로는 차음 성능이 낮지만 여러 겹 사용하거나 다른 자재와 조합하면 효과가 올라간다.

12.5mm 석고보드 한 겹씩 양면에 붙인 스터드 벽은 STC 33에서 35 정도다. 양면을 두 겹씩으로 늘리면 STC 40에서 43으로 올라간다. 여기에 미네랄울을 충진하면 STC 45에서 48까지 갈 수 있다. 흡음재가 벽체 내부에서 공진을 억제하기 때문이다. 이 부분은 뒤에서 다시 설명한다.

KCC나 크나우프에서 나오는 차음 석고보드도 있다. 일반 석고보드보다 밀도가 높아 같은 두께에서 더 나은 성능을 낸다.

차음 성능을 높이는 방법 중 하나가 구속층 감쇠(Constrained Layer Damping)다. 두 개의 단단한 층 사이에 점탄성 물질을 넣으면 진동 에너지가 열로 변환되어 사라진다. 이 원리를 적용한 제품이 두 가지 있다.

하나는 콰이어트록(QuietRock) 같은 차음 석고보드다. 공장에서 석고보드 사이에 점탄성 폴리머층을 삽입해서 나온다. 단독으로도 STC 42에서 50을 내고, 벽체에 적용하면 STC 55에서 65까지 올라간다. 일반 석고보드 8겹과 맞먹는 성능을 낸다고 광고하는데, 이는 최적 조건에서의 수치다. 실제 시공에서는 환경에 따라 차이가 있다. 가격이 일반 석고보드의 5~10배다.

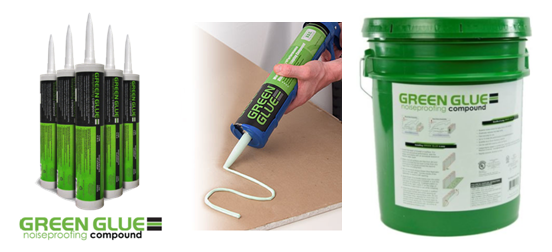

다른 하나는 그린글루(Green Glue)다. 현장에서 두 장의 석고보드 사이에 바르는 점탄성 댐핑 화합물이다. 1㎡당 약 0.9L를 바르면 STC가 8에서 10점 향상된다. 특히 125Hz에서 500Hz 대역, 그러니까 사람 목소리와 베이스 악기 영역에서 효과가 크다. 최적 효과에 도달하려면 시공 후 1주일 정도 양생 기간이 필요하다. 친환경 수성 제품이라 휘발성 유기화합물 걱정이 적다.

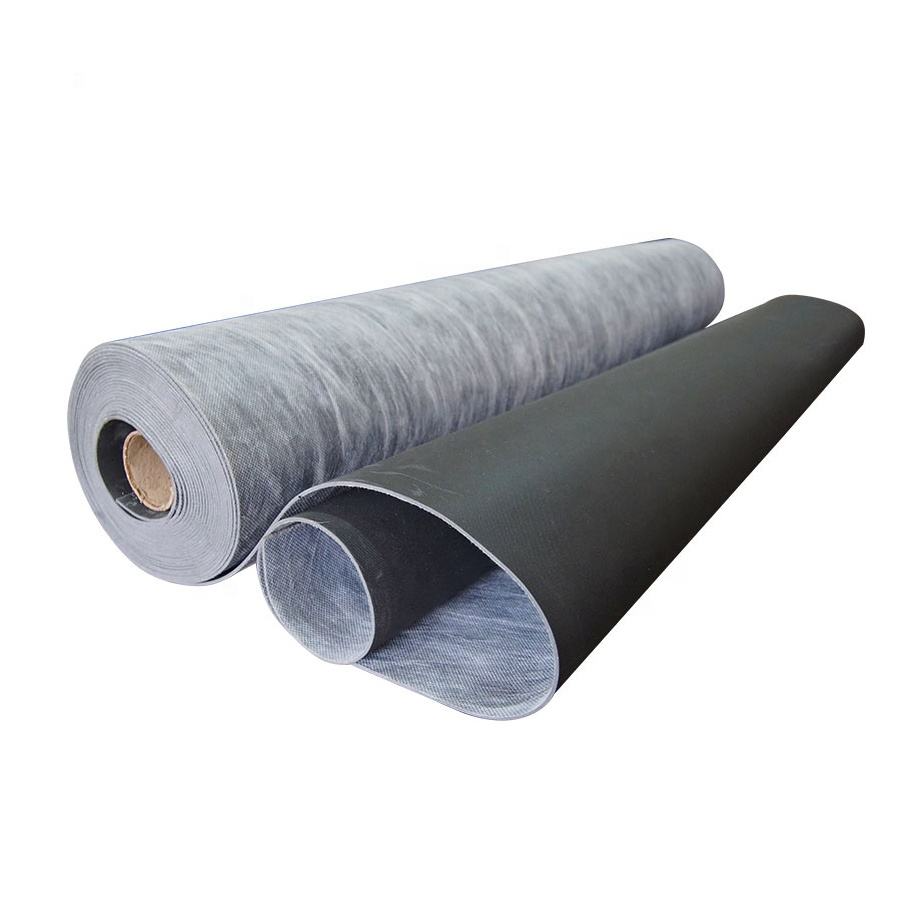

MLV(Mass Loaded Vinyl)는 무거운 금속 입자를 비닐에 섞어 만든 유연한 차음재다. 3mm 두께에 면밀도 4.9kg/m²인 제품이 단독으로 STC 26을 내고, 6mm 두께 9.8kg/m² 제품은 STC 32를 낸다.

유연해서 곡면이나 복잡한 형태에도 적용할 수 있다. 덕트, 배관, 기계실 등에 많이 쓴다. 기존 벽에 MLV를 추가하면 STC가 10에서 15점 상승할 수 있다.

다만 MLV 단독으로는 큰 효과가 없다. 석고보드나 다른 자재와 조합해야 한다. 그리고 이미 방진 클립이나 레질리언트 채널로 디커플링된 구조에서는 MLV를 추가해도 효과가 미미하다는 연구 결과도 있다.

창문을 통한 소음 유입을 막는 건 생각보다 어렵다. 일반 복층유리의 차음 성능은 STC 28에서 32밖에 안 된다. 6mm 단층 유리와 큰 차이가 없다.

비대칭 복층유리는 두 장의 유리 두께를 다르게 해서 공진을 줄인다. STC 34에서 38 정도 나온다. 접합 유리는 유리 사이에 PVB 필름을 넣어 진동을 감쇠하는데, STC 35에서 40이다. 두 방식을 조합한 방음 전용 유리가 가장 효과적으로, STC 45에서 54까지 올라간다.

공기층 두께도 중요하다. 열 단열을 위한 최적 공기층은 12~16mm지만, 음향 단열을 위해서는 100mm 이상이 권장된다. 일반 창호로는 불가능한 수치라서 방음이 중요하면 이중창 구조를 고려해야 한다.

기존 벽을 보강할 때는 MLV와 석고보드 두 겹을 추가하면 STC 45에서 50을 기대할 수 있다. 신축이라면 스터드 양면에 차음 석고보드를 붙여서 STC 50에서 55를 노릴 수 있다. 고성능이 필요하면 이중벽 구조에 그린글루와 미네랄울을 조합해 STC 60 이상을 목표로 한다. 창문은 접합복층유리에 이중창을 설치하면 STC 45에서 50 정도 나온다.

흡음재는 소리 에너지를 열에너지로 바꿔 없애는 자재다. 다공성 구조가 핵심이다. 소리가 재료 안의 작은 구멍들을 통과하면서 공기 분자와 마찰을 일으키고, 그 과정에서 에너지가 소멸한다.

흡음재는 두 가지 역할을 한다. 하나는 실내 반사음을 줄여서 울림을 잡는 것이고, 다른 하나는 차음재 사이에 들어가서 공진을 억제하는 것이다. 석고보드 두 겹 사이에 미네랄울을 충진하면 STC가 5점 이상 올라가는데, 이게 바로 공진 억제 효과다. 빈 공간에서 특정 주파수가 증폭되는 것을 흡음재가 막아준다.

흡음재의 성능은 흡음률로 측정하는데, 업계에서는 NRC(Noise Reduction Coefficient)라는 지표를 쓴다. 0에서 1 사이의 값이며 1에 가까울수록 흡음 성능이 좋다. NRC 0.7이면 소리 에너지의 70%를 흡수하고 30%는 반사한다는 뜻이다.

다만 이 수치를 맹신하면 안 된다. NRC는 250Hz부터 2000Hz까지 네 개 주파수의 평균값이다. 저주파(125Hz 이하)나 고주파(4000Hz 이상) 성능은 반영되지 않는다. 베이스 소리처럼 저주파가 문제인 공간에서 NRC만 보고 자재를 고르면 실패한다.

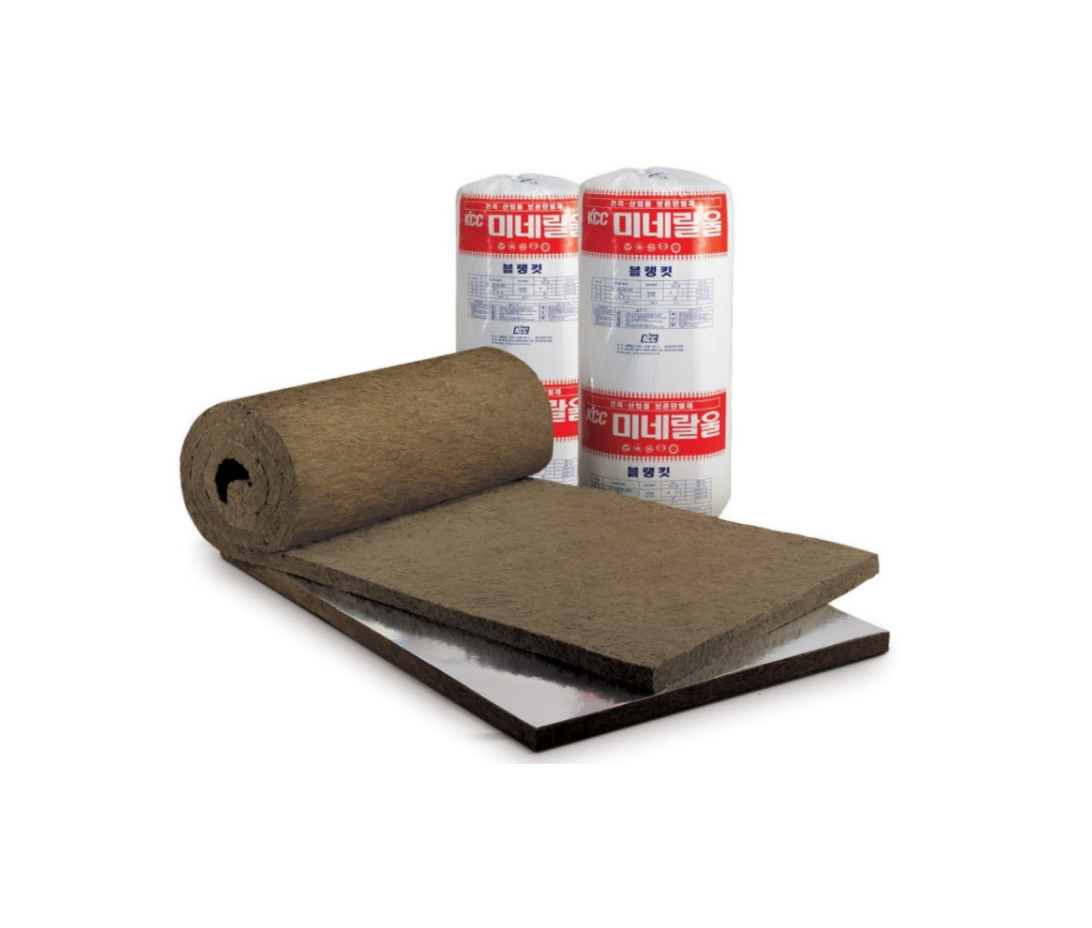

현재 가장 널리 쓰이는 흡음재다. 암석을 녹여 섬유로 만든 것으로, 화산암 기반이라 불에 강하고 습기에도 잘 버틴다. 1000도 이상에서도 타지 않아서 건축법상 내화 요건을 충족한다.

흡음률은 NRC 0.95에서 1.05 사이로 거의 완벽에 가깝다. 밀도에 따라 성능이 달라지는데, 일반적으로 60kg/m³ 이상이면 방음용으로 적합하다. 다만 밀도가 100kg/m³를 넘으면 오히려 소리를 반사하기 시작하니 주의해야 한다.

두께도 중요하다. 흡음재가 효과를 내려면 흡수하려는 주파수 파장의 4분의 1 이상 두께가 필요하다. 100Hz를 흡수하려면 파장이 약 3.4m이므로 85cm 이상의 두께가 필요한 셈이다. 현실적으로 불가능하기 때문에 저주파는 흡음재만으로 해결이 어렵다.

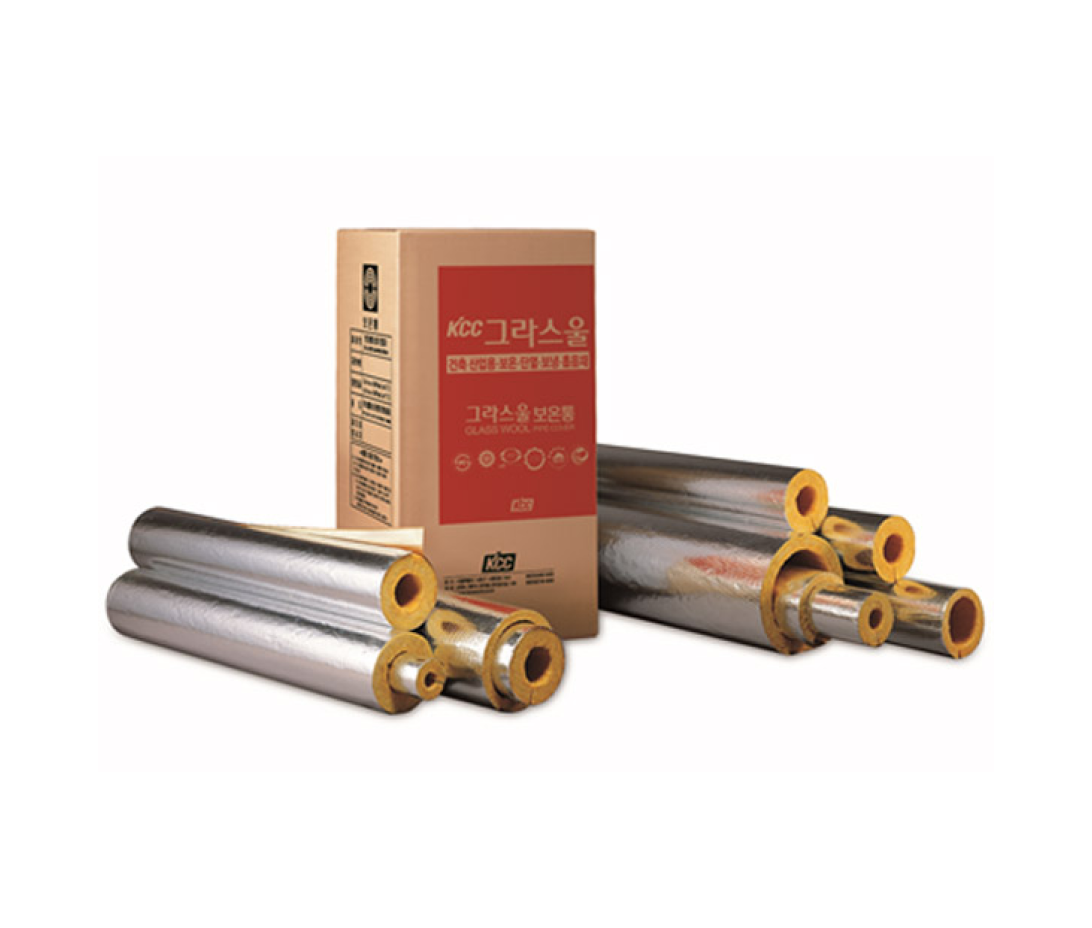

유리를 녹여 섬유로 만든 것이다. 미네랄울과 비슷한 원리로 작동하지만 밀도가 낮아서 가격이 저렴하다. 대표적인 제품이 오웬스코닝 703인데, 5cm 두께에서 NRC 1.0을 달성한다.

DIY 흡음 패널 제작에 많이 쓰인다. 다만 시공할 때 유리 섬유가 날려서 피부와 호흡기에 자극을 줄 수 있다. 반드시 마스크와 장갑을 착용해야 한다.

재활용 페트병을 원료로 만든 흡음재다. 흡음률은 NRC 0.65에서 0.75 사이로 미네랄울이나 그라스울보다 낮다. 그런데도 쓰는 이유가 있다.

미네랄울과 그라스울은 습기에 취약하다. 물을 흡수하면 성능이 떨어지고 곰팡이가 생길 수 있다. 지하실, 욕실 인접 공간, 습도가 높은 지역에서는 폴리에스터 펠트가 대안이다. 물을 흡수하지 않아서 습한 환경에서도 성능이 유지된다.

피부 자극이 없고 색상 선택이 자유로워서 노출 시공에도 적합하다. 오피스, 카페, 레스토랑처럼 마감재 없이 그대로 보여줘야 하는 곳에서 많이 쓴다.

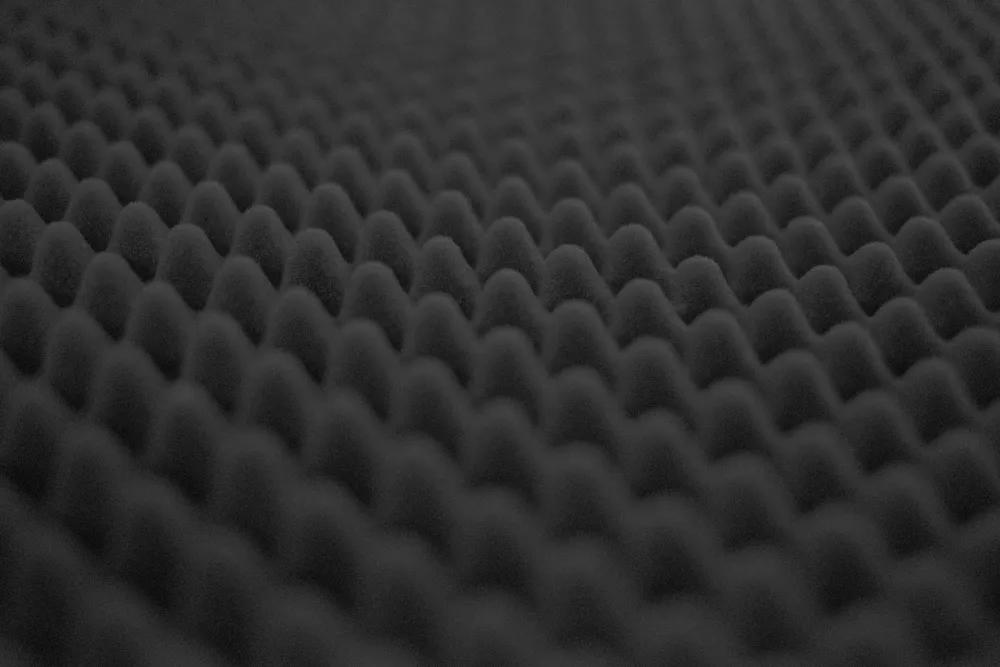

가장 흔히 볼 수 있는 흡음재다. 계란판 모양 스펀지가 대표적이다. 저렴하고 시공이 쉬워서 많이 쓰이지만 성능은 제한적이다.

2.5cm 두께 기준으로 NRC가 0.35에서 0.45밖에 안 된다. 2000Hz 이상 고주파에서만 효과가 있고 저주파는 거의 흡수하지 못한다. 시간이 지나면 부식되어 가루가 날리는 문제도 있다.

녹음실이나 스튜디오에는 미네랄울 60kg/m³ 제품을 10cm 이상 두께로 쓰는 게 좋다. 홈시어터라면 그라스울을 5~10cm 두께로, 사무실이나 카페는 폴리에스터 펠트 2.5~5cm면 충분하다. 습한 공간이라면 성능이 다소 낮더라도 폴리에스터 펠트를 선택해야 한다. 임시로 쓰거나 예산이 정말 없다면 우레탄 폼 5cm 이상을 고려할 수 있지만, 오래 쓸 공간이라면 권하지 않는다.

중요한 건 흡음재만으로는 벽 너머로 소리가 새는 것을 막지 못한다는 점이다. 옆방 소리를 차단하려면 앞서 설명한 차음재가 필요하다. 흡음재는 차음재와 함께 쓸 때 제 역할을 한다.

제진재는 구조물의 진동을 억제하는 자재다. 발소리나 기계 진동 같은 고체음을 막는 데 핵심이다.

바닥 충격음 차단 성능은 IIC(Impact Insulation Class)로 측정한다. 숫자가 클수록 좋다. IIC 50이 미국 건축법상 최소 기준이고, 55면 양호, 60이면 우수, 65 이상이면 고급 수준이다.

한국 기준은 중량충격음 50dB 이하, 경량충격음 58dB 이하다. IIC와 단위가 다르므로 직접 비교는 어렵지만 대략 비슷한 수준을 요구한다.

바닥재 아래 깔아서 충격을 흡수한다. 밀도와 두께에 따라 성능이 달라진다.

3mm 폼 언더레이는 IIC를 5에서 8점 정도 올려준다. 저가이고 시공이 쉽지만 시간이 지나면 압축되어 성능이 떨어진다. 6mm 고무 언더레이는 IIC를 15에서 20점 올리고 내구성도 우수하다. 장기 사용에는 고무가 낫다. 코르크도 친환경 소재로 인기 있는데, 6mm 두께에서 IIC 10에서 15점 향상을 기대할 수 있다.

벽이나 천장의 석고보드를 구조체에서 분리하는 장치다. 진동이 구조물을 타고 전달되는 것을 물리적으로 끊는다.

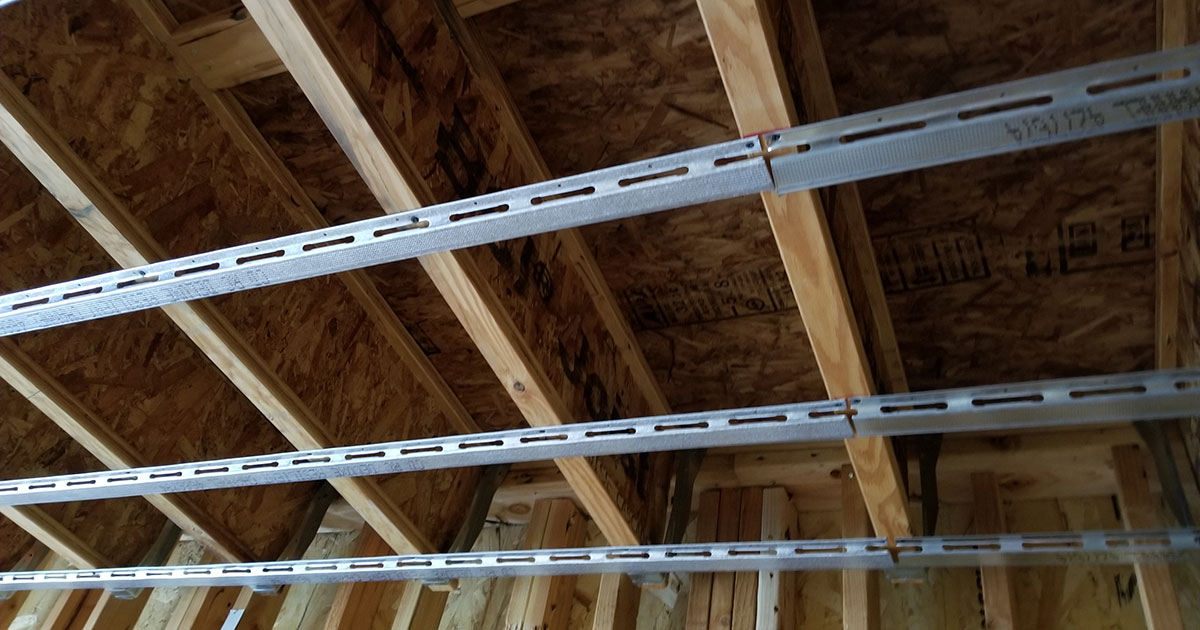

레질리언트 채널은 가격이 저렴하고 STC를 5에서 8점 올려준다. 하지만 시공이 까다롭다. 나사가 채널을 관통해서 스터드에 박히면 효과가 완전히 사라진다. 이걸 업계에서는 "쇼트 서킷"이라고 부른다.

방진 클립은 고무 부분이 진동을 흡수하므로 시공 오류 위험이 적고 성능도 우수하다. STC 10에서 15점, IIC 5에서 10점 향상을 기대할 수 있다. 가격이 비싸지만 그만한 가치가 있다.

바닥 전체를 구조체에서 분리하는 공법이다. 가장 효과적인 충격음 차단 방법이지만 바닥 높이가 올라가고 비용이 많이 든다.

방음 매트 위에 합판을 올리는 간단한 구성은 IIC를 15에서 20점 올리고 바닥이 3~5cm 높아진다. 방진 고무 패드 위에 콘크리트를 치면 IIC 20에서 30점 향상에 바닥 상승 8~15cm다. 스프링 시스템까지 가면 IIC 30에서 40점 향상이 가능하지만 바닥이 15~25cm나 올라간다.

주의할 점은 플로팅 플로어와 기존 바닥 사이에 단단한 접촉점이 있으면 안 된다는 것이다. 벽과 만나는 부분도 분리해야 한다. 그렇지 않으면 진동이 벽을 타고 전달되어 효과가 크게 떨어진다.

실제 방음 시공에서는 여러 자재를 조합해야 한다. 단일 자재로는 한계가 있기 때문이다.

음향 엔지니어링에서 말하는 ABC 원칙이 있다. A는 흡수(Absorb)로 흡음재로 반사음을 제어하고, B는 차단(Block)으로 차음재로 투과음을 막고, C는 커버(Cover)로 배경음으로 남은 소음을 마스킹한다.

A와 B만으로 충분하지 않을 때 C를 고려한다. 사무실에서 화이트노이즈를 틀어 대화 소리를 덮는 것이 대표적이다.

첫째, 틈새 관리가 핵심이다. 벽 면적의 1%만 틈이 있어도 차음 성능의 50%가 사라진다. 아무리 좋은 자재를 써도 콘센트 구멍, 문 밑 틈, 배관 관통부를 막지 않으면 의미가 없다. 음향 실란트로 모든 틈을 밀봉해야 한다.

둘째, 플랭킹 경로를 차단해야 한다. 소리는 최소 저항 경로로 이동한다. 벽을 아무리 잘 만들어도 천장이나 바닥을 타고 소리가 돌아갈 수 있다. 이를 플랭킹이라 한다. 방 전체를 하나의 시스템으로 보고 모든 경로를 점검해야 한다.

셋째, 공진 주파수를 피해야 한다. 모든 구조물에는 공진 주파수가 있다. 그 주파수에서는 오히려 진동이 증폭된다. 질량과 강성이 비슷한 두 겹의 석고보드를 붙이면 특정 주파수에서 공진이 발생할 수 있다. 서로 다른 두께나 재질을 조합하거나, 사이에 흡음재를 넣어서 공진을 줄일 수 있다.

넷째, 디커플링과 질량을 함께 써야 한다. 질량만 늘리면 저주파에서 공진이 생기고, 디커플링만 하면 고주파에서 효과가 떨어진다. 둘을 함께 적용해야 넓은 주파수 대역에서 효과적이다.

예산이 무한하지 않으므로 비용 대비 효과를 따져야 한다.

기본 방음을 원한다면 미네랄울과 석고보드 두 겹 조합으로 평당 100만원 수준으로 STC 45를 기대할 수 있다. 중간 성능이 필요하면 여기에 그린글루를 추가해서 STC 52를 노린다. 고성능이 필요하면 이중벽에 미네랄울, 방진클립, 그린글루를 모두 적용해야 하는데, 평당 200~300만원에 STC 60 이상을 달성할 수 있다.

계란판 스펀지로 옆방 소리를 막으려는 시도는 실패한다. 흡음재는 차음재가 아니다. 계란판을 아무리 붙여도 벽 너머 소리는 줄지 않는다.

방음 페인트도 효과가 거의 없다. 두께가 밀리미터 단위라서 물리적으로 차음이 불가능하다.

EPS나 XPS 같은 폼보드도 방음용으로는 부적합하다. 열 단열재로는 좋지만 밀폐된 셀 구조라 흡음이 안 되고 가벼워서 차음도 안 된다. 오히려 공간을 채워 공진을 악화시킬 수 있다.

방음 자재는 도구다. 망치로 나사를 박을 수 없듯이, 흡음재로 차음을 할 수 없다. 먼저 문제가 무엇인지 파악하고 그에 맞는 자재를 선택해야 한다. 공기음인지 고체음인지, 어떤 주파수 대역인지에 따라 답이 달라진다.

비싼 자재가 항상 좋은 건 아니다. 상황에 맞지 않으면 돈 낭비다. 반대로 저렴한 자재도 제대로 쓰면 효과적이다. 원리를 이해하고 적절히 조합하는 것이 핵심이다.
